国军标系列

国军标XC系列电连接器

国军标XC本系列电连接器采用卡口式快速连接系统,操作方便,连接可靠,并具有防错插、盲插的功能。采用双曲面线簧插孔使连接器插拔柔和,接触电阻小,符合国家军用标准GJB2889的技术要求,广泛用于航空、航天、兵器、船舶等军事领域以及邮电通迅、计算机、航海和各种仪器、仪表等设备中。

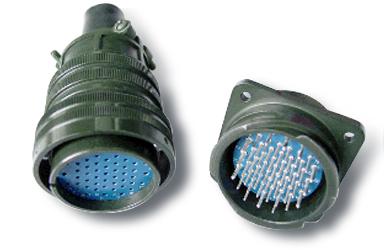

国军标XC系列电连接器
  • 一、产品简介:

    本系列电连接器采用卡口式快速连接系统,操作方便,连接可靠,并具有防错插、盲插的功能。采用双曲面线簧插孔使连接器插拔柔和,接触电阻小,符合国家军用标准GJB2889的技术要求,广泛用于航空、航天、兵器、船舶等军事领域以及邮电通迅、计算机、航海和各种仪器、仪表等设备中。

      二、主要技术性能:

      1、机械性能


    1. 壳体:
      1)普通耐环境型:
      高强度铝金材料
      屏蔽镀层:镀锌彩虹色或军绿色钝化、化学镀镍
      非屏蔽镀层:阳极化着黑色
    2. 2)玻璃烧结气密型:
      屏蔽镀层:镀镍
    3. 封线体和密封圈:硅橡胶材料
    1. 机械寿命:插拔1000次
    2. 绝缘体:
      1)普通耐环境型:热固性材料
      2)玻璃烧结气密型:玻璃体
    3. 接触件:
      1)材料:铜合金材料
      2)镀层:镀银、镀金
      3)压接型:后松后卸式
      4)焊接与印制板型:不可装卸

    2、电气性能:

    1)接触电阻及额定电流
    接触件直径
    mm
    接触电阻
    穿墙密封
    接触电阻
    方盘密封
    接触电阻
    额定电流
    A
    ф1.0 ≤5 ≤10 ≤15 5
    ф1.5 ≤2.5 ≤5 ≤7.5 10
    ф2.0 ≤1.25 ≤2.5 ≤3.75 20
    ф3.0 ≤0.75 ≤1.5 ≤2.25 40
    2)额定电压及介质耐压
    工作环境 密封电连接器 非密封电连接器
    额定电压
    V
    介质耐压
    V
    额定电压
    V
    介质耐压
    V
    常温状态 500 1500 500 1500
    湿热状态 500 750 500 1125
    低气压条件
    (1KPa)
    150 300 250 300

      3)绝缘电阻:
      正常条件≥5000MΩ
      高温条件≥1000MΩ
      湿热条件≥100MΩ
      4)外壳间电连续性:
      铝合金外壳≤2.5MΩ 钢外壳≤5MΩ

      3、环境性能

    1. 工作温度:-55℃~+200℃
    2. 相对湿度:40℃时,达95%
    3. 工作高度:30000m
    4. 振  动:频率10~2000HZ 加速度196m/s²(20g)
    1. 冲  击:加速度峰值980m/s²(100g)
    2. 恒加速度:980m/s²(100g)
    3. 气密性:
      穿墙密封插座50.7KPa
      方盘密封插座152KPa

      端接形式
      产品名称 \ 产品型号 XC XCH XCB XC-F-M XC-S0、S、S1、S2-M
      插头 压接
      插座 压接 焊接 印制板焊接 焊接 穿墙密封

      XC型接触件压接筒内径及适配导线截面
      接触件规格mm 类型 色环 压接筒内径mm 适配导线截面mm²
      Φ1.0 A Φ1.0 0.20
      0.35
      0.50
      B Φ1.3 0.75
      Φ1.5 A Φ1.4 0.75
      1.00
      B Φ1.8 1.20
      1.50
      A Φ2.1 2.00
      Φ2.00 B Φ2.5 2.50
      3.00
      Φ3.00 A Φ3.2 4.00
      B Φ3.4 5.00

      三、标记说明:

    1. 1、首标:
      XC   线簧式压接电连接器
      XCH  线簧式焊接电连接器
      XCB  线簧式印制板焊接电连接器
    2. 2、壳体号:14、18、22、24、27、30、33、36、39
    3. 3、连接器类型:
      T 插头
      Y 圆形插座
      F 方盘插座
      S0、S、S1、S2穿墙密封插座


    1. 4、接触件数:1~62
    2. 5、接触件类型:
      Z 插针镀银
      Z1 插针镀金
      K 插孔镀银
      K1 插孔镀金
      M 密封插座接触件镀银
      M1 密封插座接触件镀金

    1. 6、表面处理及尾部附件:

      (无标记)尾部无螺纹,无附件,阳极化层
      E  尾部有螺纹,选配附件,阳极化层
      H  尾部装直式电缆夹,阳极化层
      HQ  尾部无螺纹,无附件,镀锌彩虹色钝化
      HQ1 尾部有螺纹,带直线夹线式电缆夹,化学镀镍
      HQ3 尾部无螺纹,无附件,镀锌军绿色钝化
      W  尾部装弯式电缆夹,阳极化层
      D  尾部无螺纹,无附件,镀锌彩虹色钝化
      D1  尾部无螺纹,无附件,化学镀镍
      D3  尾部无螺纹,无附件,镀锌军绿色钝化
      P  尾部有螺纹,选配附件,镀锌彩虹色钝化
      P1  尾部有螺纹,选配附件,化学镀镍
      P3  尾部有螺纹,选配附件,镀锌军绿色钝化
      HP  尾部装直式屏蔽螺帽,镀锌彩虹色钝化
      HP1 尾部装直式屏蔽螺帽,化学镀镍
      HP3 尾部装直式屏蔽螺帽,镀锌军绿色钝化
      WP  尾部装弯式屏蔽电缆夹,镀锌彩虹色钝化
      WP1 尾部装弯式屏蔽电缆夹,化学镀镍
      WP3 尾部装弯式屏蔽电缆夹,镀锌军绿色钝化

    1. 7.键位变换:N(无标记),W,X,Y,Z
    2. 举例:
      XC系列14型方盘装插孔插座,接触件数为4芯,屏蔽,镀锌彩虹色钝化,N键位,型号为:XC14F4KD
      XC系列14型装插针插头,接触件数为4芯,屏蔽,镀锌彩虹色钝化,N键位,型号为:XC14T4ZP
      整套电连接器型号为:XC14F4KD/P
    3. 注:
      1、表示整套电连接时,型号标记采用分数形式。插座标记写作分子,插头标记写作分母(可仅标明插头的壳体镀层
      及尾部附件形式),中间用斜线隔开。
      2、插头、插座型号在产品上直接标出,整套电连接器型号供用户订货和工厂生产、经营管理用。
      3、XC-S-M穿墙密封插座的一端为插针,另一端为插孔。两个插头中,装针的结构外形标记写在分母的前半部分,装孔插头
      写在分母的后半部分,中间用“.”分开。
      4、对于选配附件的插头(座),可在其型号后加上“+”后,再写出所要选的附件。
      5、对于要求选用B型压接针或孔的,在型号后注上“()”,其内写出接触件规格和压接针孔类型,如XC30F30ZD(1B)。
      不注明的均为A型压接针孔。

    四、绝缘体孔位排列:
