D-sub(军用级连接器)

D-sub混装类24W7型矩形连接器

D系列军用矩形连接器产品结构、外形尺寸、技术指标参照国军标GJB142(等效美国军用标准MIL-C-24308)中G类和N类用途连接器设计,在此基础上增加了大电流、高频接触件与标准接触件混装结构,方便实现各种电源和信号的同时传输或作为电源的传输,可有效减少使用空间。

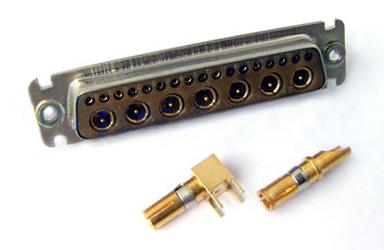

D-sub混装类24W7型矩形连接器
  • 产品简介:

    D系列军用矩形连接器产品结构、外形尺寸、技术指标参照国军标GJB142(等效美国军用标准MIL-C-24308)中G类和N类用途连接器设计,在此基础上增加了大电流、高频接触件与标准接触件混装结构,方便实现各种电源和信号的同时传输或作为电源的传输,可有效减少使用空间。
    本系列产品广泛应用于航天、航空、通讯、导弹、武器系统等,具有体积小、耐环境能力强、电气性能优良等优点。

    主要结构特点:

    1. 符合GJB142和IEC60807-2标准
    2. 产品由7个大电流或高频功率件组成和17个信号件组成,其中功率件用户也可不选用
    3. 接触件:全镀金,可选焊线或焊板类
    4. 功率件:
      大电流接触件适用于焊接AWG8-12#导线
      高频接触件适用于焊接50Ω同轴电缆
    5. 外壳及表面处理:冷轧钢带或不锈钢带,镀镍或镀镉

    主要技术参数:

    工作温度额定电流接触电阻绝缘电阻耐 压
    -55~125℃ 大电流40A;30A(民用级)大电流≤0.004Ω≥5000MΩAC1000V
    额定电压高频件1A高频件≤0.01Ω≥2000MΩ
    (民用级)
    阻然等级
    300V信号件5A信号件≤0.01ΩUL94V-0
  • 机械寿命:500次
