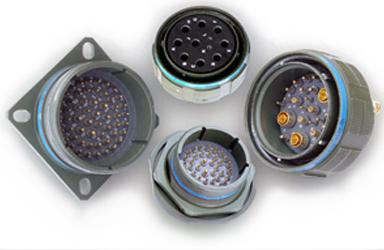

J599系列耐环境高密度小圆形电连接器
J599系列耐环境高密度小圆形电连接器产品完全符合国家军用标准GJB599系列Ⅲ（相当于美国军用规范 MIL-C-38999系列 Ⅲ）的技术要求。该系列电连接器的壳体采用金属材料制造而成，接触件密度为1～128。该系列电连接器具有三头螺纹快速插配并带有防松机构、100%的防斜插、优良的EMI/RFI屏蔽效果等优点。该系列电连接器产品广泛适用于航空、航天飞行器以及其它电子、电气设备的电连接。
-
产品简介：
本系列电连接器为我公司自行研制、设计和制造的产品，该产品完全符合国家军用标准GJB599系列Ⅲ（相当于美国军用规范MIL-C-38999系列 Ⅲ）的技术要求。该系列电连接器的壳体采用金属材料制造而成，接触件密度为1～128。该系列电连接器具有三头螺纹快速插配并带有防松机构、100%的防 斜插、优良的EMI/RFI屏蔽效果等优点。该系列电连接器产品广泛适用于航空、航天飞行器以及其它电子、电气设备的电连接。
主要技术性能：
1、机械性能:
-
a、壳 体：
铝合合金
-
b、表面处理：
镀橄榄绿色镉（W）/镀镍（F）
-
c、绝缘体：
弹性材料
-
d、界面封严体：
弹性材料
-
e、接触件：
铜合金
-
f、接触件镀层：
镍表面镀金
-
g、耐久性：
插拔500次
-
h、冲 击：
300g-3ms
- i、振 动：
- ① 正弦振动:
- 温度循环下，10～2000HZ，3×12小时
- （60g，140～ 2000HZ）
- ② 随机振动：
- 最高温度下，50-2000HZ，2×8小时
- （1g²/HZ，100～ 2000HZ）
- 环境温度下，25 ～2000HZ，2×8小时
- （5g²/HZ，100～300HZ）
接触件保持力：
| 接触件号 |
22D |
20 |
16 |
12 |
10 |
8 |
| 接触件保持力(N，最小值) |
44 |
67 |
111 |
111 |
111 |
111 |
2、电气性能：
A、额定试验耐压(Vrms)
| 接触件号 |
M |
N |
Ⅰ |
Ⅱ |
| 海平面 |
1300 |
1000 |
1800 |
2300 |
| 21000M |
800 |
600 |
1000 |
1000 |
| 注：M,N,Ⅰ,Ⅱ与绝缘孔位排列中数字对应 |
B、额定电流(A)及接触偶接触电阻(mΩ)(测量时包括导线电阻在内)
| 接触体号 |
20D |
20 |
16 |
12 |
10 |
8(功率) |
| 额定电流(A) |
5.0 |
7.5 |
13.0 |
23.0 |
33 |
46 |
| 接触电阻(Ω) |
非密封 |
≤14.6 |
≤7.3 |
≤3.8 |
≤1.83 |
|
≤0.57 |
| 密封 |
≤28 |
≤12 |
≤8.5 |
≤5 |
|
|
- C、绝缘电阻：
- 正常条件 ≥5000MΩ（500Vdc下）
- D、壳体导电性：
- 2.5mΩ（橄榄绿色镀层）
- 1mΩ（镍镀层）
- E、屏 蔽:
- 10GHZ（F）时达65dB
- 10GHZ（W）时达50dB
- 1GHZ（F和W）时达85dB
- F、#8三轴接触件：
- 带 宽：0～20MHZ
- 额定电压：50Vac（最大值）/125Vac（21000米高度）
- 电 压 降：
- 内及中接触件在1A下≤55mV
- 外接触件在12A下≤75mV
3、环境要求：
| 温度范围 |
密封性 |
耐盐雾 |
耐湿热 |
-65℃～+175℃（镉镀层)（W）
-65℃～+200℃(镍镀层) （F） |
插配的连接器符合GJB599的高空浸渍要求 |
500小时(橄榄绿色镉镀层)（W）
48小时(镍镀层)（F） |
24小时10个循环 |
