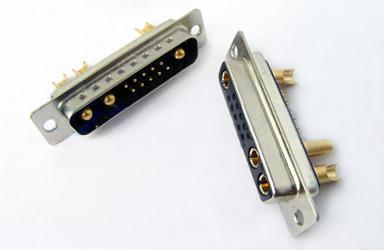

D-sub混装类13W3型矩形连接器
D系列军用矩形连接器产品结构、外形尺寸、技术指标参照国军标GJB142(等效美国军用标准MIL-C-24308)中G类和N类用途连接器设计，在此基础上增加了大电流、高频接触件与标准接触件混装结构，方便实现各种电源和信号的同时传输或作为电源的传输，可有效减少使用空间。
主要结构特点：
- 符合GJB142和IEC60807-2标准
- 产品由3个大电流或高频功率件组成和10个信号件组成，其中功率件用户也可不选用
- 接触件：全镀金，可选焊线或焊板类
- 功率件:
- 大电流接触件适用于焊接AWG8-12#导线
- 高频接触件适用于焊接50Ω同轴电缆
- 外壳及表面处理：冷轧钢带或不锈钢带，镀镍或镀镉
主要技术参数：
| 工作温度 | 额定电流 | 接触电阻 | 绝缘电阻 | 耐 压 |
|---|
| -55～125℃ |
大电流40A；30A(民用级) | 大电流≤0.004Ω | ≥5000MΩ | AC1000V |
| 额定电压 | 高频件1A | 高频件≤0.01Ω | ≥2000MΩ
(民用级) | 阻然等级 |
|---|
| 300V | 信号件5A | 信号件≤0.01Ω | UL94V-0 |
- 机械寿命：500次
