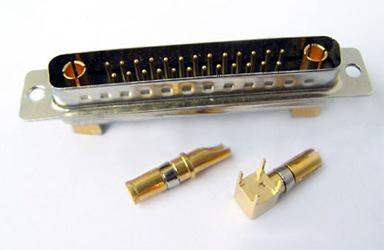

D-sub混装类27W2型矩形连接器
D系列军用矩形连接器产品结构、外形尺寸、技术指标参照国军标GJB142(等效美国军用标准MIL-C-24308)中G类和N类用途连接器设计,在此基础上增加了大电流、高频接触件与标准接触件混装结构,方便实现各种电源和信号的同时传输或作为电源的传输,可有效减少使用空间。
主要结构特点:
- 符合GJB142和IEC60807-2标准。
- 产品由2个大电流或高频功率件组成和25个信号件组成,其中功率件用户也可不选用。
- 接触件:全镀金,可选焊线或焊板类
- 功率件:
- 大电流接触件适用于焊接AWG8-12#导线。
- 高频接触件适用于焊接50Ω同轴电缆。
- 外壳及表面处理:冷轧钢带或不锈钢带,镀镍或镀镉
主要技术参数:
工作温度 |
额定电流 |
接触电阻 |
绝缘电阻 |
耐 压 |
-55~125℃ |
大电流40A;
30A(民用级) |
大电流≤0.004Ω |
≥5000MΩ |
AC1000V |
额定电压 |
高频件1A |
高频件≤0.01Ω |
≥2000MΩ
(民用级) |
阻然等级 |
300V |
信号件5A |
信号件≤0.01Ω |
UL94V-0 |
- 机械寿命:500次
