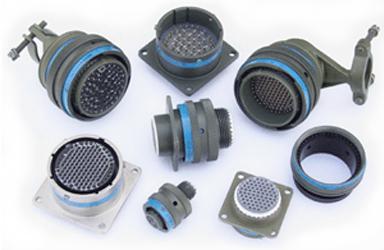

本系列电连接器产品完全符合美国军用规范MIL-C-38999H系列Ⅰ技术要求。该系列电连接器为卡口式；具有快速连接、分 离，体积小，重量轻，接触偶密度高，防斜插和接触件压接（密封接触件除外）等优点。该系列电连接器广泛适用于航空、航天飞行器以及其它电子设备的电连接。
| 工作高度 | 条件Ⅰ | 条件Ⅱ | 条件M | 条件N |
|---|---|---|---|---|
| 海平面 | 1800 | 2300 | 1300 | 1000 |
| 21000M | 1000 | 1000 | 800 | 600 |
| 注：M,N,Ⅰ,Ⅱ与绝缘孔位排列中数字对应 | ||||
| 绝缘电阻 | 壳体接触电阻 | 电磁干扰屏蔽 |
|---|---|---|
| 正常条件 ≥5000MΩ 湿热条件 ≥100MΩ | B类 ≤0.0025Ω F类 ≤0.001Ω | 100MHz 90dB 10000MHz 50dB |
| 接触体号 | 20D | 20 | 16 | 12 | 10 | |
|---|---|---|---|---|---|---|
| 额定电流(A) | 5.0 | 7.5 | 13.0 | 23.0 | 33 | |
| 接触对 接触电阻(Ω) | 非密封 | ≤0.0146 | ≤0.0073 | ≤0.0037 | ≤0.00183 | ≤0.001 |
| 密封 | ≤0.028 | ≤0.012 | ≤0.0085 | ≤0.005 | ||
| 穿墙密封 | ≤0.056 | ≤0.024 | ≤0.0017 | ≤0.010 | ||
| 环境温度 | 相对湿度 | 气密性 | 耐盐雾 | 耐湿热 | 工作高度 |
|---|---|---|---|---|---|
| B类 -65℃～+175℃ F类 -65℃～+200℃ N类 -65℃～+200℃ | 98% | 密封插座两端压力差为 0.1 MPa时，空气泄漏 率≤1×10-7cm3/s。 | 按GJB1217方法 1001进行试验 B类 500h F类 48h N类 48 h E类 96h(穿墙密封) | 10次循环，每 次循环24h | ≤30480m |
| 振 动 | 冲 击 |
|---|---|
| 100～2000Hz，30g 100～300Hz,5(g2/Hz) | 300g(3ms,MIL-S901-A级) |
