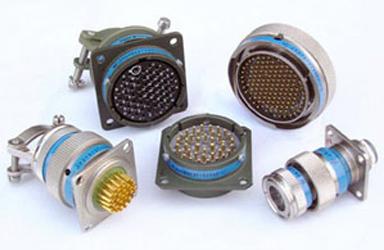

JY27系列II耐环境高密度小圆形电连接器

JY27系列II耐环境高密度小圆形电连接器产品完全符合美国军用规范MIL-C-38999K系列Ⅱ技术要求。该系列电连接器为卡口式；具有快速连接、分离，体积小，重量轻，壳体短和接触件压接（密封接触件除外）等优点。该系列电连接器广泛适用于航空、航天飞行器以及其它电子设备的电连接。

JY27系列II耐环境高密度小圆形电连接器

产品简介：
本系列电连接器产品完全符合美国军用规范MIL-C-38999K系列Ⅱ技术要求。该系列电连接器为卡口式；具有快速连接、分离，体积小，重量轻，壳体短和接触件压接（密封接触件除外）等优点。该系列电连接器广泛适用于航空、航天飞行器以及其它电子设备的电连接。

主要技术性能：

电气性能：

表1:介质耐压(V)
工作高度	条件Ⅰ插合	条件Ⅱ插合	条件M插合
海平面	1800	2300	1300
21000M	1000	1000	800
30480M	1000	1000	800
注：M,Ⅰ,Ⅱ与绝缘孔位排列中数字对应


绝缘电阻	壳体接触电阻	电磁干扰屏蔽
正常条件 ≥5000MΩ 湿热条件 ≥100MΩ	B类≤0.0025Ω F类 ≤0.001Ω	100MHz 90dB 10000MHz 50dB

表2:额定电流及接触偶接触电阻
接触体号		20D	20	16	12
额定电流(A)		5.0	7.5	13.0	23.0
接触对接触电阻(Ω)	非密封	≤0.0146	≤0.0073	≤0.0037	≤0.00183
接触对接触电阻(Ω)	密封	≤0.028	≤0.012	≤0.0085	≤0.005

环境性能：

环境温度	相对湿度	气密性	耐盐雾	耐湿热	工作高度
B类 -65℃～+175℃ F类 -65℃～+200℃ N类 -65℃～+200℃	98%	密封插座两端压力差为 0.1 MPa时，空气泄漏率≤1×10^-7cm³/s。	按GJB1217方法 1001进行试验 B类　　500h F类　　48h N类　　48 h	10次循环，每次循环24h	≤30480m

机械性能：

振　　动	冲　　击
100～1000Hz，1g²/Hz	300g,3ms
