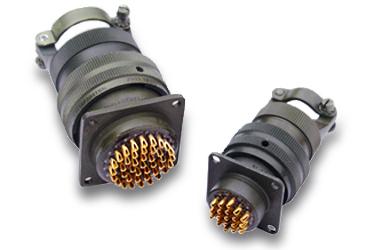

YB系列Ⅰ耐环境高可靠圆形电连接器
YB系列Ⅰ耐环境高可靠圆形电连接器系列产品采用卡口式快速连接系统，并具有体积小、密度高、耐环境性能好、接触可靠等优点，符合GJB598系列I（相当于MIL-C-26482系列I）的技术要求，产品广泛应用于航空、航天以及其它电子设备之间的电连接。
一、产品简介：
该系列产品采用卡口式快速连接系统，并具有体积小、密度高、耐环境性能好、接触可靠等优点，符合GJB598系列I（相当于MIL-C-26482系列I）的技术要求，产品广泛应用于航空、航天以及其它电子设备之间的电连接。
二、主要技术性能：
工作电流和接触电阻
| 接触体代号 | 插针直径 | 导体截面(mm²) | 与接触体相配导线(AWG) | 导线外径(mm) | 工作电流(A) | 接触电阻(mΩ) |
|---|
| 最小 | 最大 |
|---|
| 20 | ø1.0 | 0.20 | 24 | 1.02 | 2.11 | 3 | ≤5mΩ |
| 0.30 | 22 | 5 |
| 0.50 | 20 | 7.5 |
| 16 | ø1.6 | 0.50 | 20 | 1.35 | 2.62 | 7.5 | ≤3mΩ |
| 0.80 | 18 | 10 |
| 1.25 | 16 | 13 |
| 12 | ø2.4 | 2.00 | 14 | 2.46 | 4.01 | 17 | ≤1.5mΩ |
| 3.15 | 12 | 23 |
工作电压(交流有效值)
| 高度 | 使用条件Ⅰ | 使用条件Ⅱ |
|---|
| 海平面 | 600V | 1000V |
| 21336米 | 300V | 450V |
介质耐压(交流有效值)
| 高度 | 使用条件Ⅰ | 使用条件Ⅱ |
|---|
| 海平面 | 1500V | 2300V |
| 21336米 | 375V | 500V |
- 注：
- 1.条件I、II与绝缘体孔位排列中标记相对应(见Ar8252绝缘体孔位排列)。
- 2.该系列产品的γ-辐射点射量率>105;仑琴/秒。
- 工作温度：-55℃～＋125℃
- 大气压：101～0.8kPa
- 相对湿度：40±2℃达95%
- 封线体密封：压差200kPa泄漏率小于460Pacm³/s
- 烧结密封：压差100kPa泄漏率小于0.1Pacm³/s
-
- 振 动：10～2000Hz147m/s²
- 冲 击：490m/s²
- 耐盐雾：500h(镀镉) 48h(镀镍)
- 机械寿命：500次插拔

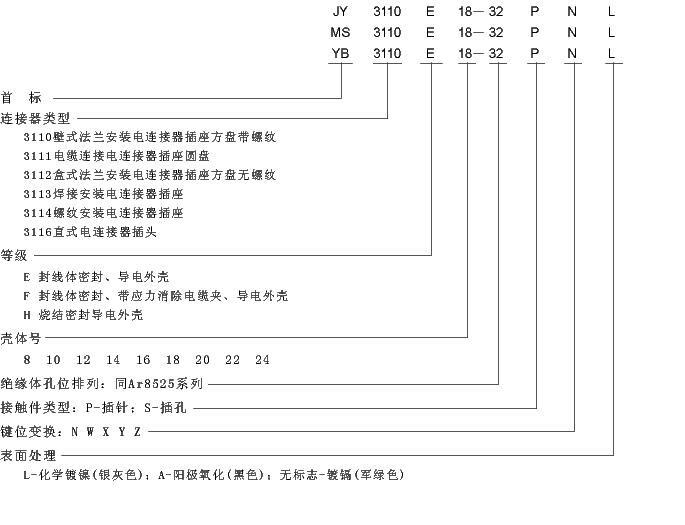

三、标记说明：
- 注：
- YB等效于国军标JY，美军标MS，例如：YB3110E18-32PN、JY3110E18-32PN、MB3110E18-32PN；此三种型号代表同一个插座
四、键位变换(见Ar8525键位表)：
五、插头插座配套关系：
YB系列Ⅰ插头与YB系列Ⅱ插头配套关系
| 插头\插座 | YB3110 | YB3111 | YB3112 | YB3113 | YB3114 |
|---|
| YB3116 | √ | √ | √ | √ | √ |
|---|
YB系列Ⅱ插头与YB系列Ⅰ插头配套关系
| 插头\插座 | YB3110 | YB3111 | YB3112 | YB3113 | YB3114 |
|---|
| YB3475 | √ | √ | √ | √ | √ |
|---|
| YB3476 | √ | √ | √ | √ | √ |
|---|
YB系列Ⅰ插头与YB系列Ⅱ插头配套关系
| 插头\插座 | YB3470 | YB3474 |
|---|
| YB3116 | √ | √ |
|---|
