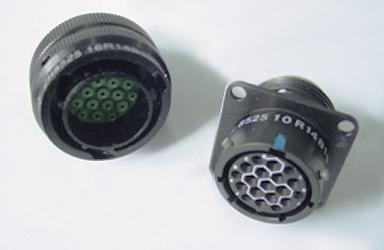

Ar8525系列耐环境快速分离圆形电连接器
本系列产品完全符合美国军用规范MIL-C-26482G系列Ⅱ技术要求，并具有卡口式快速连接、分离的特点。本系列产品广泛适用于航空、航天以及其它领域电子设备之间的电连接。
-
产品简介：
本系列产品完全符合美国军用规范MIL-C-26482G（3）系列Ⅱ技术要求，并具有卡口式快速连接、分离的特点。本系列产品广泛适用于航空、航天以及其它领域电子设备之间的电连接。
主要技术性能：
表1 介质耐压(V)
| 工作高度 |
条件Ⅰ |
条件Ⅱ |
| 海平面 |
1500 |
2300 |
| 21000米高度 |
375 |
500 |
表2、额定电流(A)
| 接触件号 |
20 |
16 |
12 |
| 非密封 |
7.5 |
13.0 |
23.0 |
| 密封 |
5 |
10 |
17 |
表3、接触偶接触电阻（m）
| 接触体号 |
20 |
16 |
12 |
| 非密封接触电阻 |
≤1 |
≤0.55 |
≤0.35 |
| 密封接触电阻 |
≤7 |
≤3.8 |
≤2.4 |
- 绝缘电阻：
- 正常条件≥5000MΩ
- 潮湿条件≥100MΩ
- 环境温度:-55℃～+200℃
- 气密性：密封插座两端压力差为0.1MPa时，空气泄漏率≤1×10-6cm3/s
- 耐盐雾:48h或500h
- 相对湿度:+40℃～+65℃ 95%-98% 100MΩ
三、标记说明:

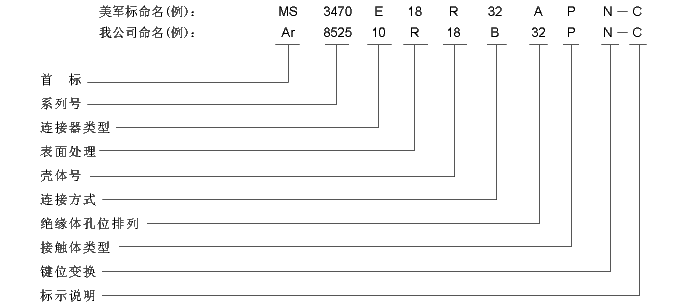

- 1、插头和插座
- 首 标：Ar表示航空电连接器
- 系 列 号：8525表示8525系列
- 连接器类型：
- 02-方盘插座（密封）（相当于MS3440）
- 07-螺帽安装插座（密封）（相当于MS3449）
- 10-方盘插座（相当于MS3470）
- 16-插头（无屏蔽环）（相当于MS3476）
- 17-螺纹安装圆盘插座（相当于MS3447）
- 表面处理：
- R-黑色阳极化铝合金壳体
- N-镀镍铝合金壳体
（不锈钢导电钝化，“穿墙密封插座”） - G-镀镉铝合金壳体
- H-不锈钢壳体（密封）
- W-军绿色镉
- 壳 体 号：08，10，12，14，16，18，20，22，24
- 连接方式：B-卡口连接 T-螺纹连接
- 绝缘体孔位排列：见绝缘体孔位排列图
- 接触件类型：P-插针；S-插孔
- 键位变换：N，W，X，Y，Z
- 标示说明：
- U－左插头；
- 不标记－右插头(同Ar8525系列插头相同)；
- C－穿墙密封插座。
- 注：穿墙密封插座只能采用针接触件，与之配套适用的
插头必须采用装孔接触件，每个穿墙密封插座需选用两
个插头，即左插头、(右)插头，左插头在标记上注明U，
(右)插头不标记。
-

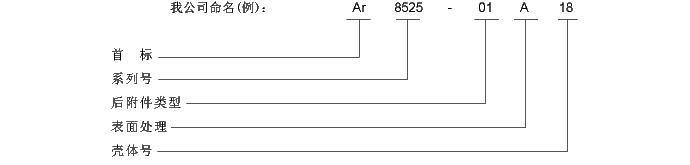

- 2、尾附件
- 首 标：Ar表航空电连接器
- 系 列 号：8525表示8525系列
- 尾部附件类型：
- 01-简式尾部附件
- 02-直夹线式尾部附件
- 03-弯夹线式尾部附件
- 表面处理：
- A-黑色阳极氧化
- R-蓝色阳极氧化
- N-镀镍
- J-镀镉
- 壳体号：08，10，12，14，16，18，20，22，24
- 绝缘体孔位排列：
