俄标系列-普通圆形电连接器

俄标普通圆形电连接器为标准型电连接器,有密封、非密封类型。连接器一般由固定在仪器上的部分(插座)和固定在电缆上的部分(插头)组成、借助于联接螺帽连接。国产化型号:P(шP),ZP(CшP),PR-B(2PTT)

• 一、产品简介：

  普通圆形电连接器为标准型电连接器,有密封、非密封类型。连接器一般由固定在仪器上的部分(插座)和固定在电缆上的部分(插头)组成、借助于联接螺帽连接。


  国产化型号:P(шP),ZP(CшP),PR-B(2PTT)

二、主要技术性能：

1. 工作电压：≤850V(шP、CшP);≤700V(2PT)



额定电流

ф1.5	ф2.5	ф3.5	ф5.5	ф9
10A	25A	50A	100A	200A

接触电阻：

ф1.5	ф 2.5	ф3.5	ф5.5	ф9
2.5mΩ	1mΩ	0.5mΩ	0.3mΩ	0.15mΩ



1. 环境温度：
   -60℃～＋60℃(щP、CщP)
   -60℃～＋150℃(2PT-A-T)
2. 振动加速度：
   30g(щP、CщP,5～2000Hz)
   10g(2PTA,10～200Hz;2PTT,10-1000Hz)
3. 冲击加速度：一次500g,多次35g(Шp)
1. 工作寿命：500次插拔，1000小时
2. 保管期：15年
3. 技术条件：
   щP CщP-ГEO.364.107Ty
   шPГCшPГ-ГEO.364.108Ty
   2PTГ-ГEO.364.120Ty
4. 技术条件：Q/3E 2007-2003

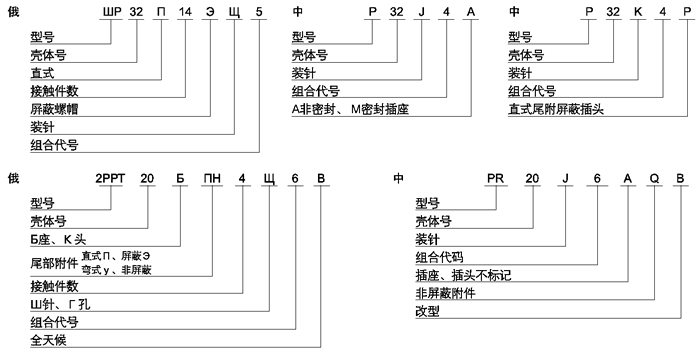

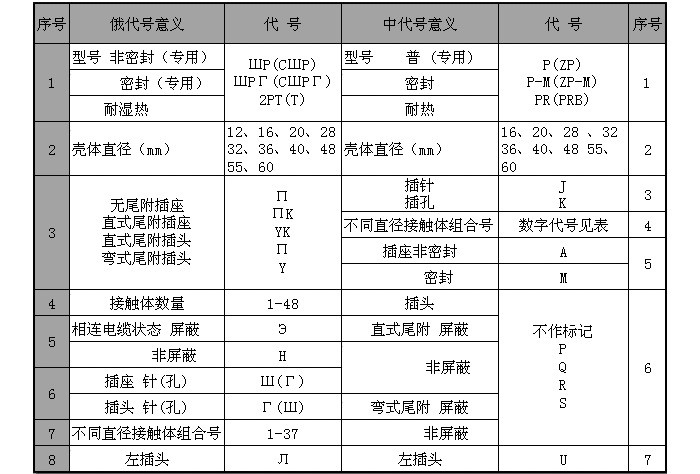

三、标记说明：



1. 注：
   固定端：——安装在仪器上；自由端——连接在电缆上。

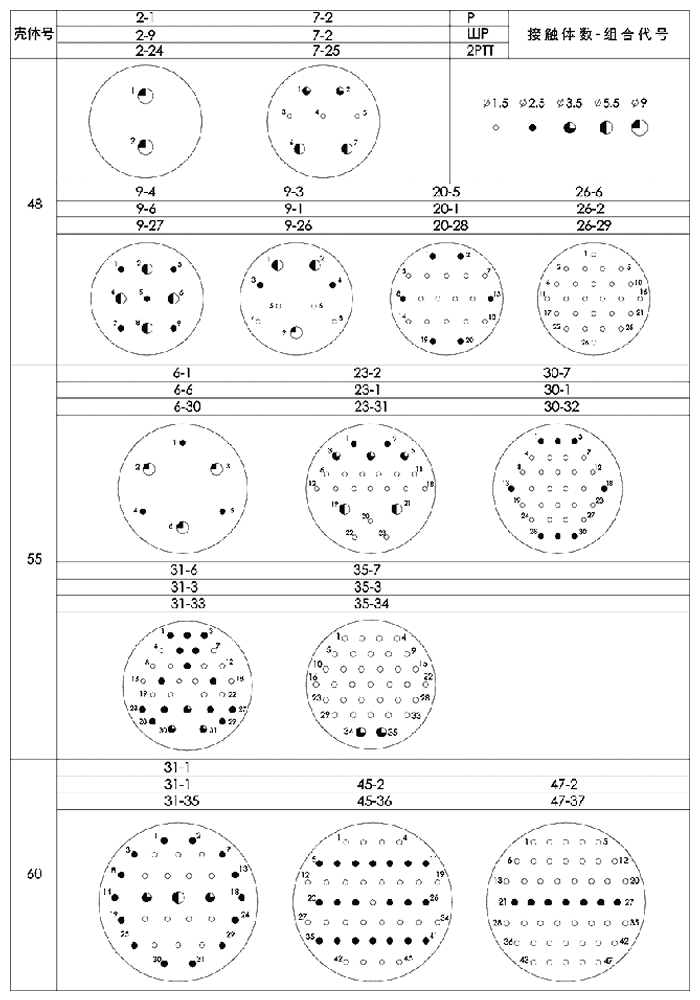

四、绝缘体孔位排列：(从插孔绝缘体插配面看)

• 一、产品简介：

  普通圆形电连接器为标准型电连接器,有密封、非密封类型。连接器一般由固定在仪器上的部分(插座)和固定在电缆上的部分(插头)组成、借助于联接螺帽连接。

  国产化型号:P(шP),ZP(CшP),PR-B(2PTT)

五、连接器外形及安装尺寸(mm)：

1.插座：

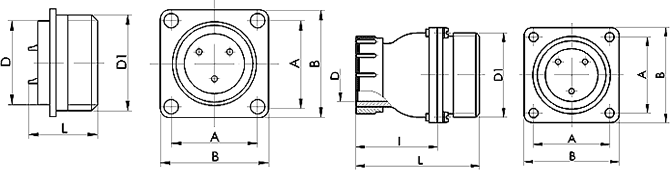

1. ЩP、ＣЩＰ、２ＰＴ不带尾附件的插座   　　　　　　　　　　　　   ЩP、ＣЩＰ、２ＰＴ带直式尾附件的插座

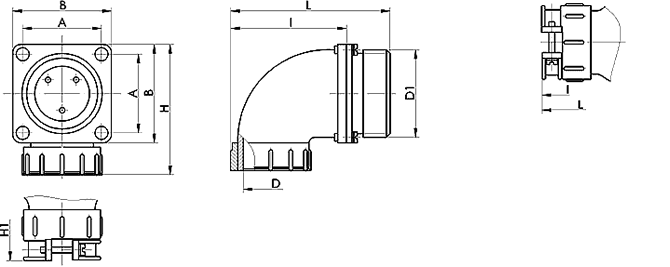

1. ЩP、ＣЩＰ、２ＰＴ带弯式尾附件的插座

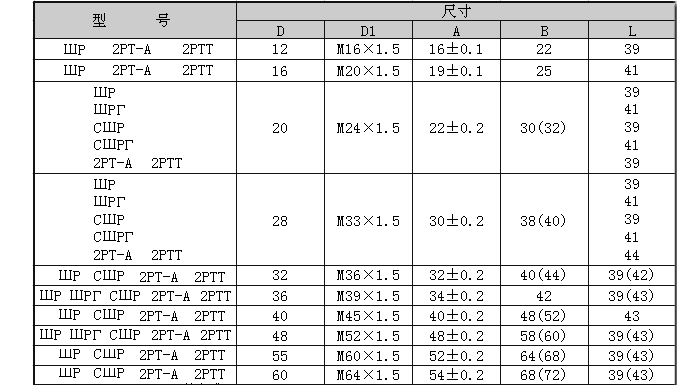

2. 不带尾附的插座尺寸:

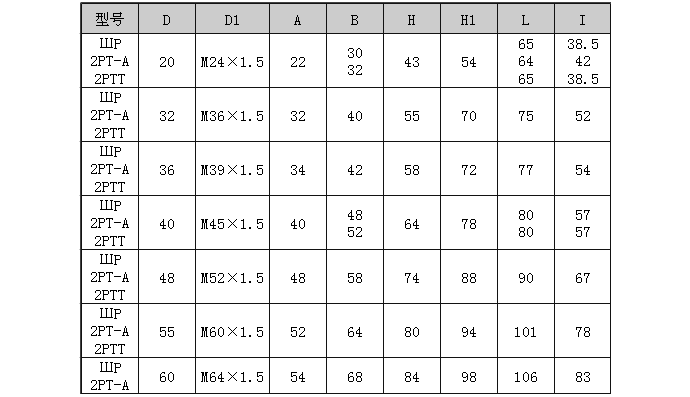

3. 带直式尾附的插座尺寸:

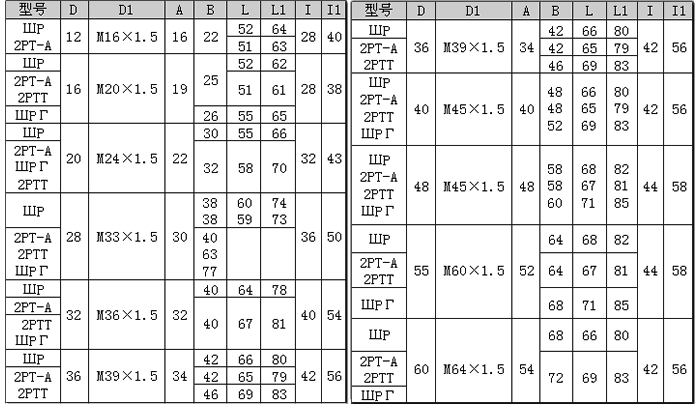

4. 带弯式尾附的插座尺寸：

2、插头

5. 带直式尾附插头：

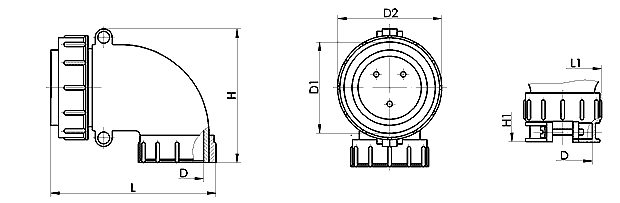

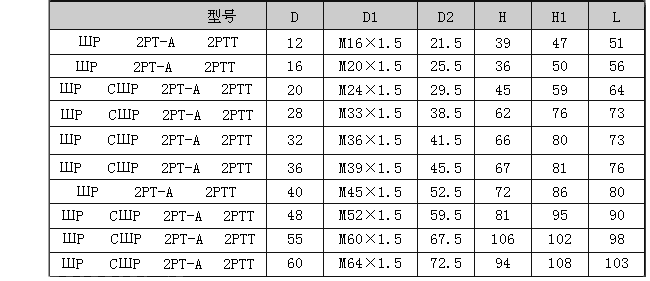

6. 带弯式尾附插头：
