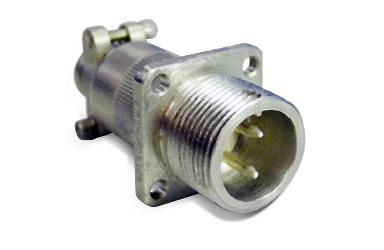

俄标-高温圆形电连接器(4PT)

4PT型电连接器用于直流交流电路中的电连接，其插头和插座带有屏蔽和非屏蔽的尾螺帽或不带尾螺帽。 国产化型号：PRG
俄标-高温圆形电连接器(4PT)

  • 产品简介：

    4PT型电连接器用于直流交流电路中的电连接，其插头和插座带有屏蔽和非屏蔽的尾螺帽或不带尾螺帽。
    国产化型号：PRG

    一、主要技术性能：

    1、机械性能:

    1. 环境温度：-60℃～+400℃
    2. 振　　动：1～2000Hz　10g
    3. 冲击加速度：一次300g 多次150g
    4. 接触电阻：1.0mΩ
    5. 绝缘电阻：≤1000MΩ（正常条件）
    6. 工作电压：≥350V
    7. 工作寿命：插拔250次　最少100小时
    8. 保管期： 12年
    9. 技术条件：БEO.363.121TY
    10. 技术条件：3E0 204 065JT　　3E0 204 063JT
    接触件特性：
    壳体号－接触件
    数量－组合号    		 电流 A 插拔力 kg
    单接触件电流 连接器电流总和
    20-2-6 10 20 4.0
    28-4-8 10 40 3.5
    28-7-9 10 70 14.5
    40-16-4 10 160 36.0
    48-26-3 9 234 55.0
    60-47-3 7 329 100.0

    二、标记说明：

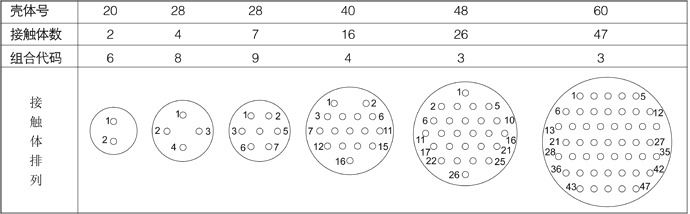

    三、绝缘体孔位排列：


    四、外形及安装尺寸：

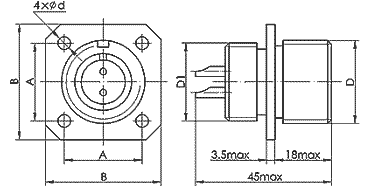

  • 不带尾螺帽的插座(Б)

    • 组合号 D D1 A B d 重量g
    20-2-6 M24×1.5 M20×1 22 30 3.4 62
    28-4-8 M33×1.5 M27×1 30 38 94
    28-7-9 109
    40-16-4 M45×1.5 M39×1 40 48 161
    48-26-3 M52×1.5 M48×1 48 58 4.5 221
    60-47-3 M64×1.5 M60×1 54 63 315

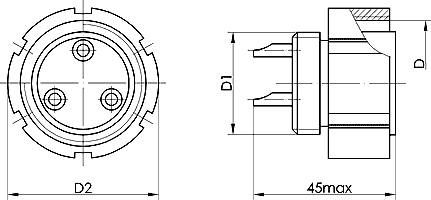

  • 不带尾螺帽的电缆插头(K)
    • 组合号 D D1 D2 重量g
    20-2-6 M24×1.5 M20×1 29 60
    28-4-8 M33×1.5 M27×1 38 110
    28-7-9 120
    40-16-4 M45×1.5 M39×1 50 200
    48-26-3 M52×1.5 M48×1 57 280
    60-47-3 M64×1.5 M60×1 69 450

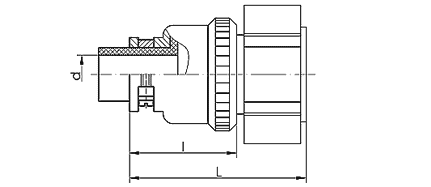

  • 直式非屏蔽尾螺帽(ПН)

    • 尾螺母号 d i L 重量g
    1 12 40 59 60
    2 18 43 62 85
    3 27 50 68 109
    4 32 162
    5 42 60 79 185

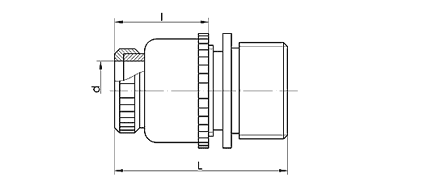

  • 直式屏蔽尾螺帽(ПЭ)

    • 尾螺母号 d i L 重量g
    6 9 42 61.5 43
    7 12 47 66.5 60
    8 21 59 78.5 125
    9 26 150
    10 34 195
