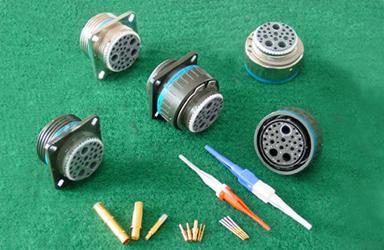

J599系列耐环境圆形复合材料电连接器
J599系列耐环境圆形复合材料电连接器系列产品完全符合国家军用标准GJB599系列Ⅲ(符合美国军用规范MIL—DTL—38999K系列Ⅲ)的技术要求。该系列电连接器的壳体采用复合材料制造而成,接触件数量为1~128。该系列电连接器的插头与插座采用三头螺纹快速连接、分离带有自锁 防松机构,100%的防斜插、优良的EMI/RFI屏蔽效果,抗腐蚀性强,重量是同壳体号的铝合金壳体产品重量的55%,并可与同型号的铝合金壳体产品对接等优点。该系列电连接器产品广泛适用于航空、航天、兵器、船舶以及其它电子、电气设备的电连接。
产品简介:
本系列电连接器是我公司自行研制、设计和制造的产品,该产品完全符合国家军用标准GJB599系列Ⅲ(符合美国军用规范MIL—DTL—38999K系列Ⅲ)的技术要求。该系列电连接器的壳体采用复合材料制造而成,接触件数量为1~128。该系列电连接器的插头与插座采用三头螺纹快速连接、分离带有自锁 防松机构,100%的防斜插、优良的EMI/RFI屏蔽效果,抗腐蚀性强,重量是同壳体号的铝合金壳体产品重量的55%,并可与同型号的铝合金壳体产品对接等优点。该系列电连接器产品广泛适用于航空、航天、兵器、船舶以及其它电子、电气设备的电连接。
主要技术性能:
1、结构特性
- a、壳 体: 复合材料
- b、表面处理: 镀橄榄绿色镉(J)/镀镍(M)
- c、绝缘体: 热固性材料
- d、封 线 体: 橡胶弹性材料
- e、界面封严体: 橡胶弹性材料
- f、接触件: 铜合金
- g、接触件镀层: 表面镀金
2、机械性能:
- a、耐久性: 插拔500次
- b、冲 击: 300g-3ms
- c、振 动:
- ① 正弦振动:
- 温度循环下,10~2000Hz,3×12小时(60g,140~ 2000Hz)
- ② 随机振动:
- 最高温度下,50-2000Hz,2×8小时(1g2/Hz,100~ 2000Hz)
- 环境温度下,25 ~2000Hz,2×8小时(5g2/Hz,100~300Hz)
d、接触件保持力: 接触件号 | 22D | 20 | 16 | 12 | 10 | 8 |
接触件保持力(N,最小值) | 44 | 67 | 111 | 111 | 111 | 111 |
3、电气性能:
介质耐压(Vms) 使用条件 | M | N | Ⅰ | Ⅱ |
海平面 | 1300 | 1000 | 1800 | 2300 |
21000米高度 | 800 | 600 | 1000 | 1000 |
注:M,N,Ⅰ,Ⅱ与绝缘孔位排列中数字对应 |
接触电阻(mΩ)(测量时包括导线电阻在内): 接触件号 | 22D | 20 | 16 | 12 | 10 | 8 |
接触电阻 | 14.6 | 7.3 | 3.8 | 1.83 | 1 | 0.57 |
通电流(A) | 5 | 7.5 | 13 | 23 | 33 | 46 |
绝缘电阻:≥5000MΩ(500Vdc)
接触件额定电流(A): 接触体号 | 20D | 20 | 16 | 12 | 10 | 8 |
额定电流(A) | 5 | 7.5 | 13 | 23 | 33 | 46 |
- 壳体导电性:
- 2.5mΩ(橄榄绿色镀层)
- 1mΩ(镍镀层)
- 屏 蔽:
- 10GHz(M)≥65dB
- 10GHz(J)≥50dB
- 1GHz(M和J)≥85dB
- 8#双绞屏蔽:
- 带 宽:0~20MHz
- 额定电压:50Vac(最大值)/125Vac(21000米高度)
- 电 压 降:
- A、内及中接触件在1A下≤55mV;B、外接触件在12A下≤75mV
- 12#同 轴:
- A、驻波比:1.20 0+0.04 F(F单位为GHz);B、插入损耗:0.11F-2(F单位为GHz)
环境要求:
温度范围 | 密封性 | 耐盐雾 | 耐湿热 |
-65℃~+175℃(镉镀层)(J) -65℃~+200℃(镍镀层)(M) | 插配的连接器符合GJB599的高空浸渍要求 | 200小时 | 24小时1个循环,共10个循环 |

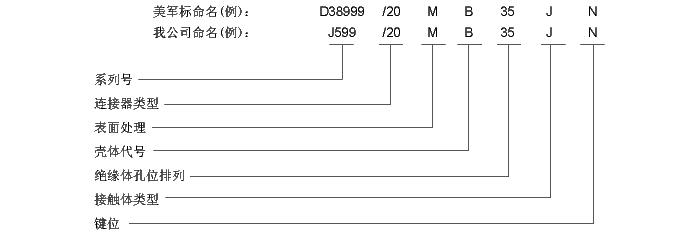

4、标记说明
- 1.系列号:J599标示符合GJB系列军用电连接器
- 2.连接器类型:
- 20—方盘插座;
- 24-带加紧螺母的插座;
- 26-带RFI屏蔽的插头
- 3.表面处理:J-镀橄榄绿色镉;M-镀镍
4.壳体代号对照: 壳体代号 | A | B | C | D | E | F | G | H | J |
壳体尺寸 | 09 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 |
- 5.绝缘体孔位排列见38999I系列孔位排列
- 6.接触件类别:
- H-针接触件(插拔1500次);
- J-孔接触件(插拔1500次);
- P-针接触件(插拔500次);
- S-孔接触件(插拔500次)
- 7.键位(J599系列键位图)
